ポエックのステンレス水中撹拌機は、独自の高効率省エネ設計により、
薬液等産業用・食品向け・高粘度用など、水中撹拌のあらゆるニーズにお応えします。

SHU/SMU

SHD/SMD

SHF/SMF

STU/STD/STF

特長

  • 槽全体を均一に撹拌できます。
  • 容器に入れるだけで撹拌でき収納や移動が簡単です。
  • 接液部は全ステンレス製のため食品、化学、薬品、廃水処理施設などに最適。
  • 従来の竪型撹拌機にくらべ撹拌能力が30〜50％アップします。
  • 臭気対策は陸上タイプに比較して少ない費用で出来ます。
  • 水中タイプなので振動や騒音の発生が少ない。
    ※ISO14000を推進されていらっしゃる企業様には絶対お奨めです。従来の撹拌機と当社比較でエネルギー変換効率が非常に高いため、撹拌液量あたりの動力消費量が30〜50％の動力で撹拌できます。

選定表

水中攪拌のあらゆるニーズにお応えします。

用途による駆動方式選定

撹拌目的 駆動方式 適用機種
上方向
噴射式		 下方向
噴射式		 横方向
噴射式

原水槽スカム破砕・
流量調整槽均一撹拌

 モータ直結形 　SHU 　SHD 　SHF
反応槽ばっ気撹拌・ばっ気槽の汚泥沈降防止
 汚泥槽の濃度均一・沈降防止撹拌
 担体撹拌・工場排水撹拌		 ギヤー減速形 　SMU 　SMD 　SMF
食品調味料均一撹拌
 （ソース・ドレッシング・醤油・各種タレ）
 塩の溶解（漬物）		 モータ直結形
 表面バフ#300仕上げ		 　STU 　STD 　

ステンレス水中撹拌機の機種選定表

撹拌分類 撹拌目的 回転域 出力(P/m³)
弱～強撹拌kW/m³ 		 撹拌特徴 適用機種 撹拌操作 備考
低粘度液可溶性 反応・中和・溶解・希釈均一混合 直結高速 0.05～0.12 運転液面の無い場合の均一撹拌、または槽径が狭く、深い反応槽等 SHU

SHF

SMU		 上下循環流（強撹拌）
 吐出噴射流速		 耐食性を考慮
 反応時間により動力数を考慮
低粘度液微粒子 均質混合循環沈降防止 直結高速
ギヤー減速		 0.03～0.1 原水受槽の均質化 SHF 槽内弱循環流の形成 停止液面時の撹拌効果
0.15～0.3 浮上スカムの破壊及び発生防止 SMF

SHU		 弱撹拌による噴射循環 ドラフトチューブ長検討
槽内循環接触反応 0.08～0.1 嫌気・好気汚泥処理槽の循環並びに生物接触脱窒・脱燐処理の循環接触 SHU

SMU		 槽内循環流
 （必要循環回数の確保）
 下向噴射方式の循環		 ドラフトパイプを設け強制的に上下循環を行い接触を促進する
温度均一 直結高速 0.05～0.1 50℃以下の液温の均質化
 貯水池等の藻の発生防止		 SHU

SMU		 循環対流
 上下循環流の形成（弱）		 ドラフトチューブ設置方式を考慮する
高濃度液 均一混合反応 ギヤー減速 0.15～0.2 スカムの生じやすい汚泥貯槽スラリー・消石灰乳液貯槽 SHU

SMU		 上向噴射吐出流
 上下循環流（強撹拌）		 浮上スカムを吐出流に破壊し液中に混入
低粘度液微粒子 溶解均一混合沈降防止 直結高速
ギヤー減速		 0.08～0.1 原水受槽の沈降防止・均質化・沈積防止

SHD

SMF

SHF

 槽内循環対流の形成
 液面変動による撹拌		 槽内に流れを作り停止液面の容量撹拌
低濃度液微粒子 溶解均質混合 0.05～0.15 スラリー、汚泥貯槽の均一化・薬品溶解 SMF

SMD		 スラリー浮遊上下循環流 流速を考慮しデッドスペースを解消する
高濃度液微粒子 沈降防止均質混合溶解 ギヤー減速  0.2～0.3 スラリー貯槽の均一化・混合固形物の堆積防止 SMF

SMD		 上下循環対流強撹拌が要求される 液濃度により動力数を検討する

注1）カタログの最大撹拌液量は「弱撹拌」における撹拌能力を表示しています。
注2）本カタログ記載の液性状は、液比重：1、液粘度：1 cPとします。
注3）槽形状により最大撹拌液量が変動します。

用途・仕様

目的・用途に幅広く対応する豊富なラインアップ。
詳細は各シリーズをクリックしてご確認ください。

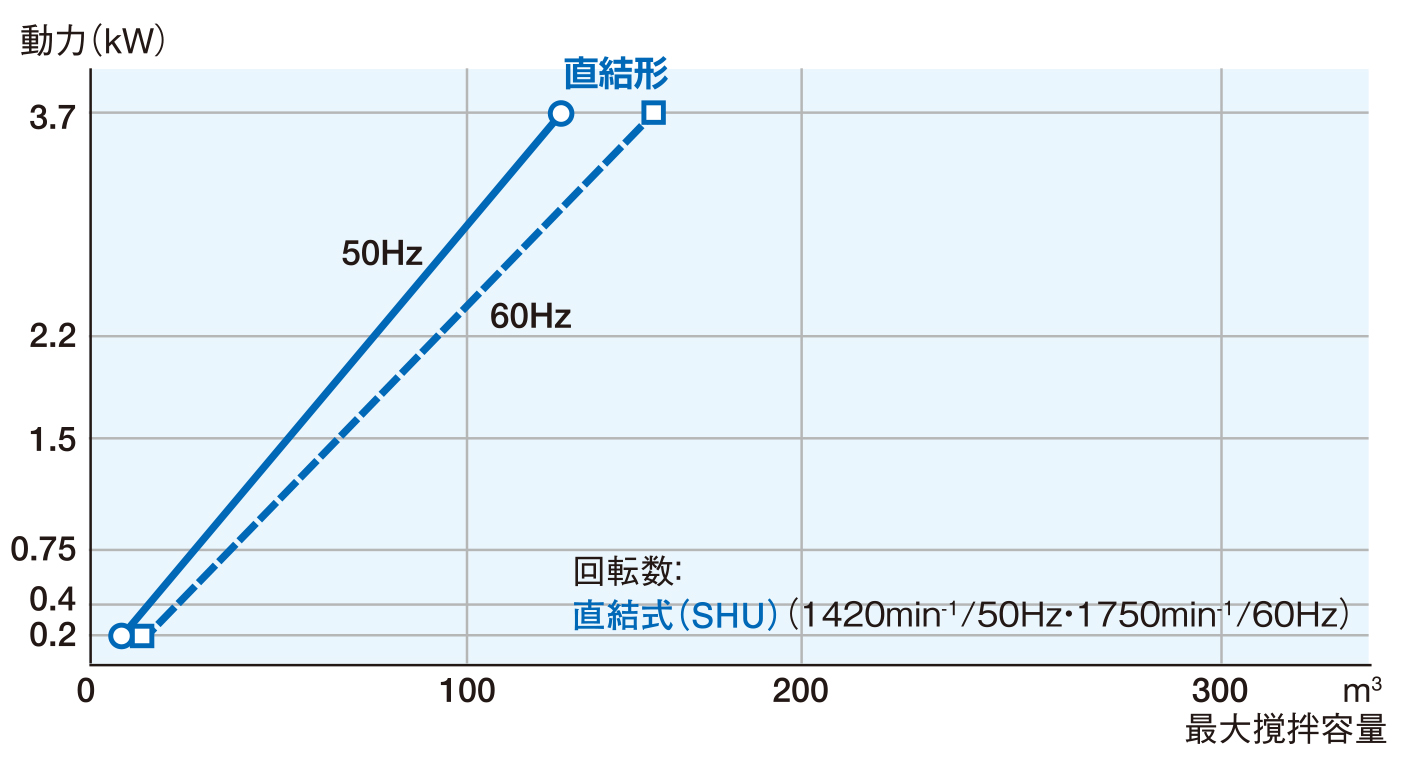

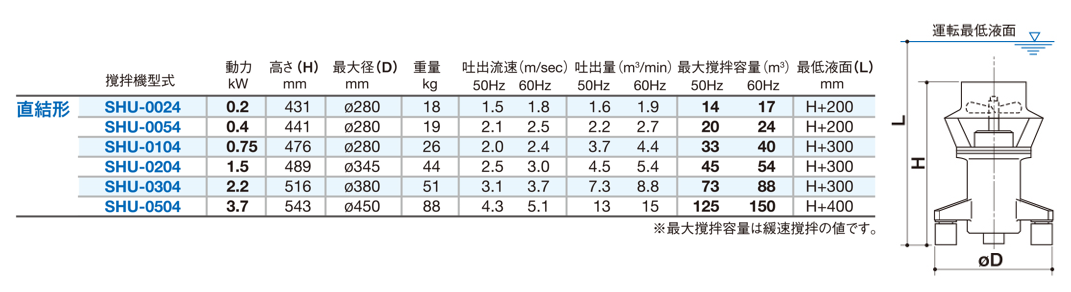

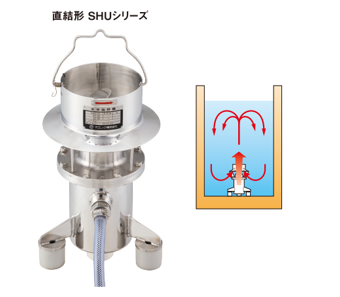

上方向噴射式 SHU/SMUシリーズ

上向きの撹拌流により、深い槽での均一撹拌を実現。
脱窒用接触槽などの循環流の発生に最適。
幅広い分野で強力な撹拌を行います。



用途

  • 凝集剤の希釈混合
  • 嫌気好気処理
  • 液の分離防止
  • 薬液の調合
  • 貯留汚泥の均一
  • PH調整
  • 添加物の溶解
  • 温度の均一攪拌

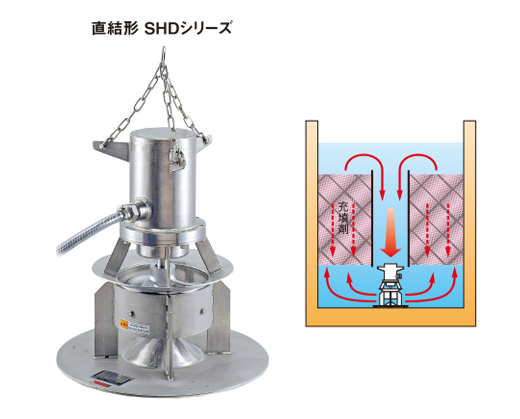

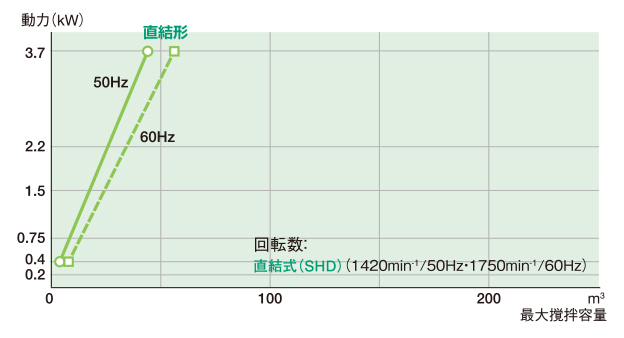

下方向噴射式 SHD/SMDシリーズ

下向きの撹拌流により、槽内に循環対流を形成。
 接触曝気槽などの槽底部の撹拌に最適。
 比重の大きな液の混合撹拌を行います。



用途

  • 原水受槽の沈降防止
  • 均質化・沈積防止
  • スラリー、汚泥貯槽の均一化
  • 薬品溶解
  • スリー貯槽の均一化
  • 混合固形物の堆積防止
  • 比重の大きい液の混合

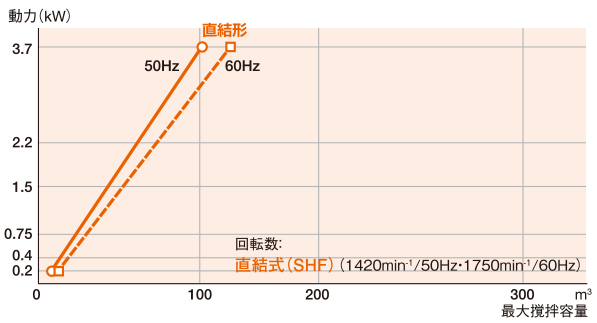

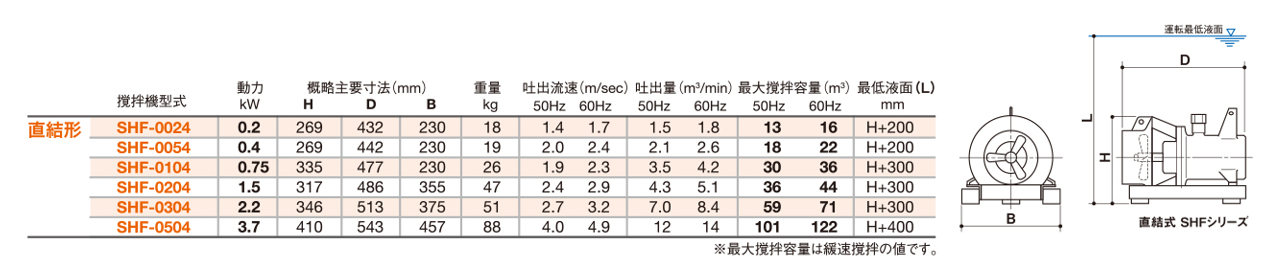

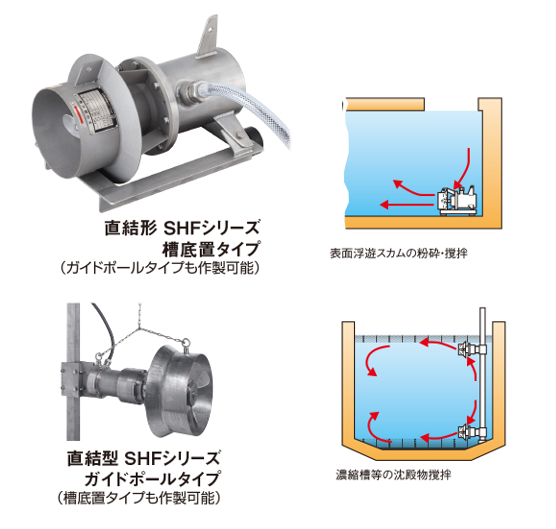

横方向噴射式 SHF/SMFシリーズ

ガイドポールの利用で
表面浮遊スカムの粉砕から、沈殿物の排除まで
幅広い用途に対応できます。



用途

  • 原水受槽の沈降防止・均質化・沈積防止
  • スラリー、汚泥貯槽の均一化
  • 薬品溶解
  • 混合固形物の堆積防止

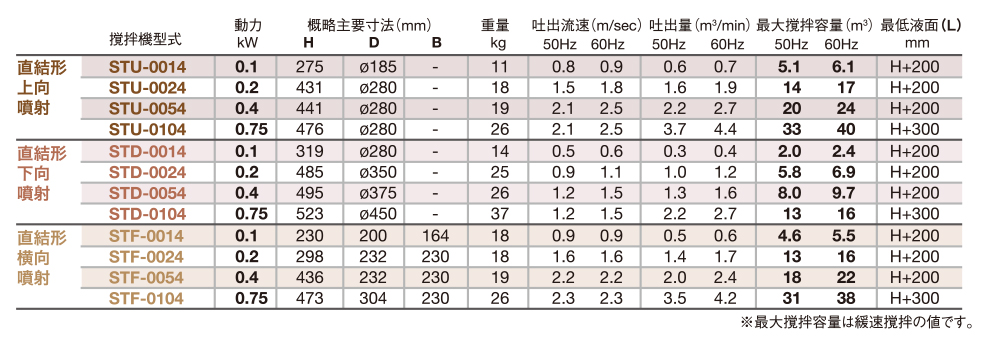

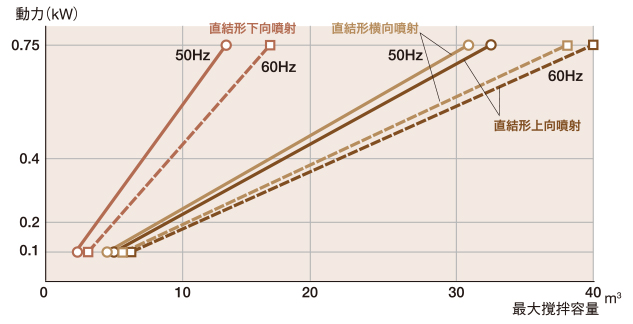

上/下/横方向噴射式 STU/STD/STFシリーズ

環境に優しい軽量コンパクト設計
醸造等、食品用に適した少量撹拌機。



用途

上方向噴射式  下方向噴射式 横方向噴射式
  • 調合タンク攪拌
  • 中和槽のPH調整
  • 希薄液の均一攪拌
  • スラリーのある撹拌
  • 塩・砂糖の調合
  • 比重の大きい液との調合
  • 最低液面が低い場合
  • 調合タンク攪拌
  • 中和槽のPH調整
  • 希釈液の均一攪拌
